電機鐵心的沖片技術要求
瀏覽:277 發布日期:2024/1/28 9:55:03

鐵心沖片制造是電機制造的重要環節之一。沖片制造的工作量最大,技術要求最嚴,對模具的要求也最高,是影響經濟效益的重要因素,所以,必須注意研究鐵心沖片制造工藝及其有關模具結構問題。

一、沖片的類型

為了便于研究電機鐵心的結構與工藝,按沖片的形狀分為圓形沖片、扇形沖片和磁極沖片。

1. 圓形沖片

圖1~4是交流電機定、轉子沖片和直流機電樞沖片。電工鋼板的最大寬度為1200mm,考慮沖制時的加工余量,整圓沖片的直徑Φ≤1180mm。

1 小型異步電動機定子沖片

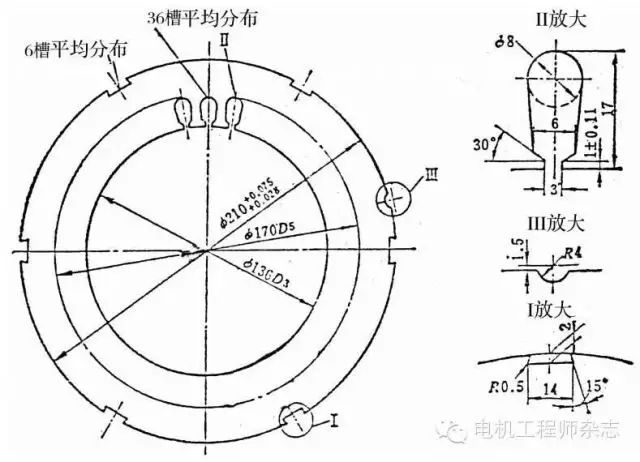

圖1所示為小型異步電動機定子沖片,其外圓沖有鴿尾槽,以便在鐵心裝壓時安裝扣片,將沖片緊固成整體。



圖2所示為小型異步電動機轉子沖片。轉子沖片軸孔有鍵槽(其角起標記作用)和平衡槽。平衡槽為了減少轉子不平衡量而設。

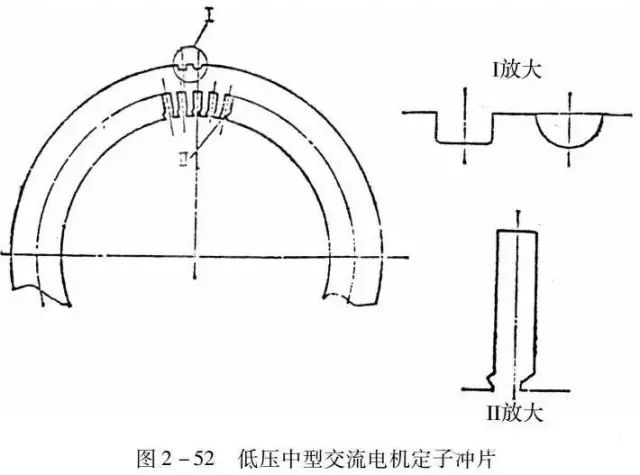

上圖所示是中型交流電機內裝壓結構的定子沖片,是直接疊壓在機座內的整圓沖片。

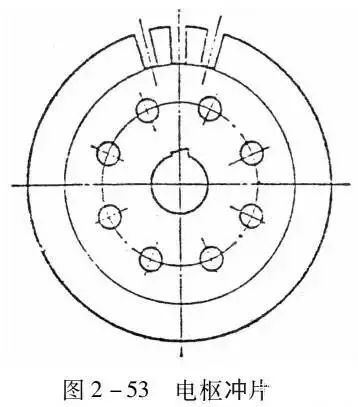

上圖所示是直流電機電樞沖片,帶有軸向通風孔(交流電機也有此結構沖片)。這種電樞沖片的槽口沒有裝置槽楔的小溝,而是一臺鐵心中有兩種不同直徑的沖片,直徑較小的沖片設置在一定位置,嵌線后在小直徑鐵心段上綁扎非磁性鋼絲或無緯玻璃絲帶,以緊固墊條或繞組。


2. 扇形片

汽輪發電機、水輪發電機及其他大中型電機的鐵心直徑超過1180mm時,均需采用扇形沖片?紤]材料利用及現有設備狀況,有的小型電機定子鐵心也采用扇形片結構。

1)定子扇形沖片

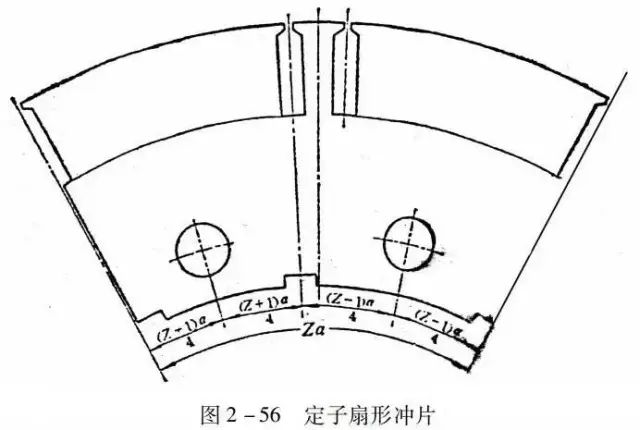

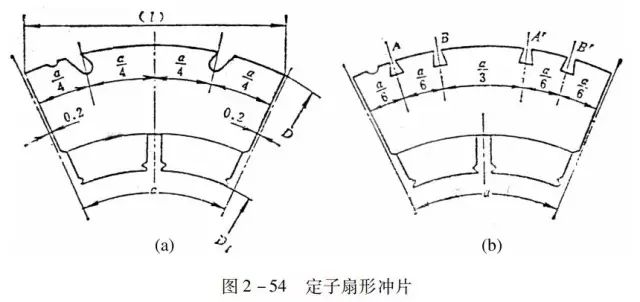

這種沖片雖外形為相似的扇形,但因其疊壓方式不同而有多種不同外觀形式。常見的兩種定子扇形沖片,如圖5所示。

2)旋轉扇形沖片

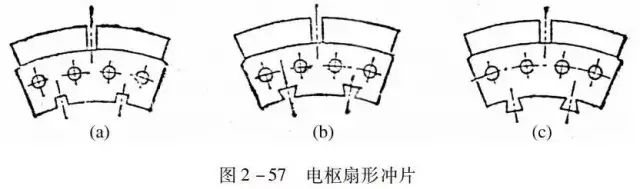

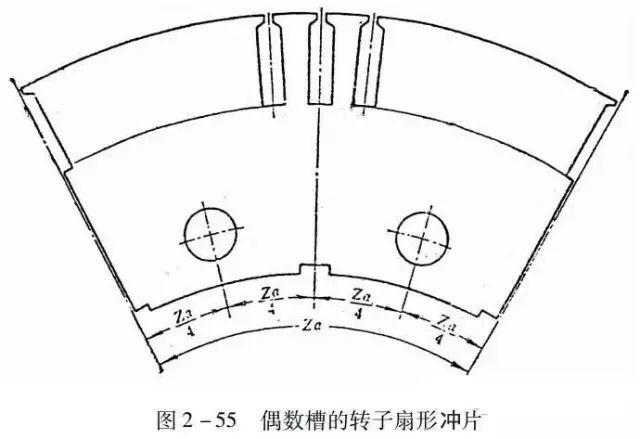

轉子鐵心直徑大于1180mm時,采用扇形沖片拼裝。圖6所示為偶數槽轉子扇形沖片(α為相鄰兩槽間夾角,z為每張扇形片的槽數)。圖7為奇數槽轉子扇形片。圖8所示為常用的三種旋轉電樞扇形片結構。

3. 磁級沖片

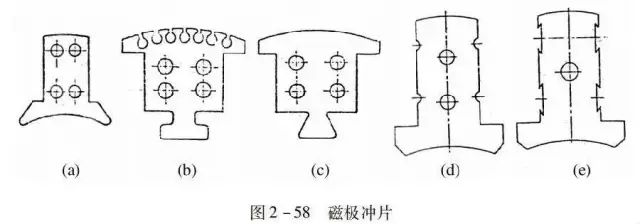

磁級沖片一般選用較厚的(1~2mm)A3或16Mn鋼板沖制,圖9a為直流電機的一種主磁極沖片,b、c為旋轉磁極沖片,d、e為渦流制動器磁極沖片。


二、沖片的技術要求

1. 尺寸精度

沖片上有多種尺寸,可以歸類為“內部尺寸”和“配合尺寸”兩種。內部尺寸如槽形尺寸,通風孔、標記槽以及磁極沖片上的孔徑尺寸等,一般采用H10,更高的精度等級是沒有必要的,因?yàn)闆_片疊壓后,里出外進所造成的誤差,遠大于沖片本身的誤差。沖片內圓、外圓以及軸孔等與其他零件配合的“配合尺寸”,精度等級的選擇與所采用的加工工藝有關。


中小型異步電動機定子沖片內外徑尺寸精度與其裝壓方式有關。一般外裝壓定子沖片,內徑一般采用H8,外徑精度又與保證定子同軸度的工藝方案有關。

1)“光外圓”方案中沖片外徑留有0.5mm加工余量,其精度為H8或H9。

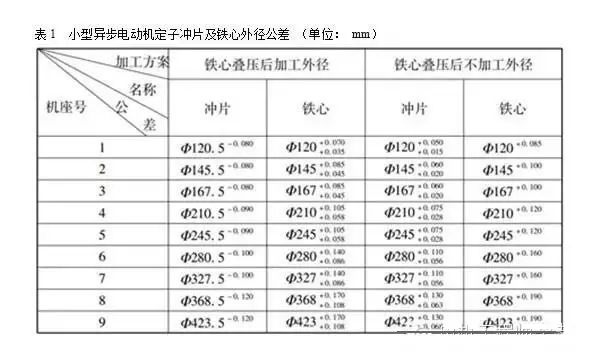

2)“兩不光”和“光止口”方案沖片外徑的公差,按沖片和鐵心的精度確定,由于鐵心裝壓后,外徑尺寸趨于增大。因此,沖片外徑公差的上限值比相應的鐵心外徑的上限值小0.035~0.045mm(直徑小的取0.035mm),其下限一般按H7公差確定。表1列出了JO2系列外裝壓小型異步電動機定子沖片及鐵心外徑公差。

內裝壓定子沖片一般外徑采用H7,內徑采用H8。表2列出了內裝壓定子鐵心內徑公差。

2. 沖片毛刺

1)定子沖片一般控制在0.05mm以內。對于復式?jīng)_個別部位(長度在30mm左右)控制在0.12mm以內,但應去毛刺處理,處理后應在0.08mm以內。

2)轉子沖片毛刺控制在0.07mm以內,個別槽形部位不允許大于0.10mm。

3)對于涂漆后進行沖制的沖片,毛刺不得大于0.05mm。


3. 沖片翹曲

沖片經沖制后將出現不同程度的翹曲,單槽沖制的沖片翹曲值較大,特別是閉口槽的轉子沖片,單槽沖制后,翹曲較嚴重,沖片外徑在230mm以下者不允許超過2mm,230mm以上者不允許超過3mm。

1 沖片內圓或軸孔與外圓的同軸度內外圓一次沖制時,一般控制在0.04~0.06mm以內,當內外圓兩次沖制時,其同軸度應當適當放寬。

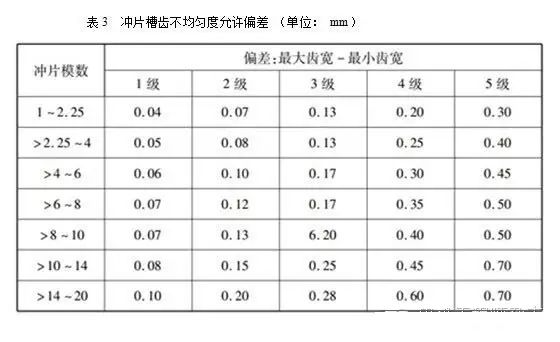

2沖片槽齒分布不均勻度(或稱大小牙)即最大與最小齒寬度之差,應符合圖紙及有關工藝文件的規定,如無明確規定,可參考表3中3級或4級精度檢驗。


有的工廠規定流動大小齒之差不超過0.12mm,固定大小齒之差不超過0.2mm。

3槽中心線應通過圓心,不應有明顯的歪斜現象,檢查時將正反兩片的軸孔(或外徑)對齊,以槽根的一端對齊后兩片齒間的距離不大于0.8mm。

4) 沖片表面絕緣層應薄而均勻,有足夠的介電、耐油、防潮及附著性能
